產品特點
◆精度高
◆穩定性好
◆二線制（特殊可四線制）
◆小型、重量輕、堅固抗振
◆量程、零點外部連續可調
◆正遷移可達500%；負遷移可達600%
◆阻尼可調
◆單向過載保護特性好
◆無機械可動部件，維修工作量少
◆全系列統一結構，零部件互換性強
◆接觸介質的膜片材料可多種選擇
（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
◆防爆結構，全天候使用
◆可選擇智能型，帶HART協議，現場總線
工作原理
過程壓力通過電容式傳感器兩側或一側的隔離膜片、灌充液傳至δ室中心的測量膜片。測量膜片是一個預張緊的彈性元件，測量膜片與兩側絕緣體上的電極各組成一個電容器，在無壓力通入或兩側壓力均等時測量膜片處于中間位置，兩側兩電容器的電容量相等。當兩側壓力不一致時，致使測量膜片產生位移，其位移和壓力差成正比，故兩側電容量就不等，通過檢測此電容極板上的差動電容，再由電子線路把差動電容轉換成二線制的4——20mADC電流信號輸出。
技術指標
◆使用對象：液體、氣體和蒸汽
◆測量范圍：0——0.1kPa至0——25MPa
◆輸出信號：4——20mADC（二線制）
◆供電電源：24VDC（12——45VDC）（防爆變送器工作電源按相關要求執行）

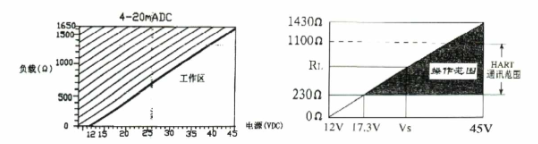

◆負載特性：與供電電源有關，在某一電源電壓下帶負載能力（見圖1），負載阻抗RL與電源電壓V關系式為RL≤50（V-12）
圖1 電源——負載特性
◆現場顯示表頭：0——100%指針表、LCD顯示表。
◆防爆級別：a.隔爆型 b.本安型
◆量程和零點：外部連續可調
◆正負遷移：差壓變送器：最大正遷移量為500%，最大負遷移量為600%
壓力變送器：最大正遷移量為500%，最大負遷移量不大于大氣壓
絕對壓力變送器：只可正遷移，最大正遷移量為500%
注意：遷移后測量范圍的上限值和下限值的絕對值，均不能超過變送器允許的最大測量范圍上限值
◆溫度范圍：放大器工作范圍：-29——93℃（LT型為：-25——70℃）
灌充硅油的測量元件：-40——104℃
法蘭式變送器灌充高溫硅油時，-20——315℃
普通硅油：-40——149℃
◆靜壓：4、10、25、32MPa
◆準確度等級：0.2級，0.5級（智能型可達0.1級）
◆穩定性：六個月內（智能型為一年）不超過最大量程的基本誤差絕對值
◆振動影響：在任意軸向上，振動頻率為200Hz時，所引起的誤差為測量范圍上限的±0.05%/g
其 他
◆隔離膜片：316不銹鋼、哈氏合金C-276、蒙乃爾合金或鉭
◆排氣排液閥：316不銹鋼、哈氏合金C或蒙乃爾合金
◆法蘭和接頭：316不銹鋼、哈氏合金C或蒙乃爾合金
◆灌充液：硅油或惰性油
◆螺栓：碳鋼鍍鋅或316L不銹鋼
◆電子殼體材料：低銅鋁合金
◆信號連接線孔：M20×1.5（其它規格可定制）
◆引壓連接件： DP/GP 法蘭1/4NPT，中心距54mm
過程接頭M20×1.5陽螺紋或1/2NPT陰螺紋
帶接頭時中心距50.8、54、57.2mm
◆重量： DP/GP 標準-約3.9kg，LT型-約7.6kg，遠傳法蘭型-約10kg
